专用机贴标机

YC-T300 全功能视觉贴标机

咨询电话:
13711957203
产品详情

功能特点:

1 智能控制,自动定位校正系统, 移动路径有实时显示和模似路线跟踪。机器本身有扫描条码和二维码功能,方便工厂跟踪产品实时流向,进入客户ERP系统,节省人力物力,从而达到节约开支的目的。

2 操作简单,方便区块程式和单步程式编辑及修改 ,

3 功能强大,具有故障报警功能~ 生产计数功能~参数设置保护功能~方便生产管理

4 透明的安全门设计 ,是加工一目了然,有急停预防加工时的意外,提供一个安全检查的操

设备清单:

1 Hardware(硬件)

导轨 HWIN进口直线导轨

丝杆 HWIN进口研磨丝杆

电机 Panasomic MINS--A5T/YIXIN系列私服

运动控制卡 HFC PCI 9014

转接卡 HT-B01型

显示器

2(软件)

控制系统 自主研发伺服驱动控制系统

编程 在线方式

贴标流程说明:

²步骤1.照点取标

²步骤照标校正角度

²步骤3.贴标到指定位置

自动装配的实现方式和过程

u送料方式:

1、供标方式是我厂方提供,PCB送料分三种,〈1〉接流水线。〈2〉上/下料机,〈3〉人工放板

2、PCB送料分三种〈1〉接流水线。〈2〉上/下料机,〈3〉人工放板

功能特点:

1、配置高像素CCD放大镜头,辅助程式示教及编辑功能,精度更高更精确,图像更清晰。方便区块程式和单步程式编辑及修改;

2、智能控制,自动MARK点定位校正系统,移动路径有实时显示和模拟路线跟踪,显示一目了然,自动对位校正功能,贴标精度更高;

3、调整简单,设计10个取标位自由调整取标位置,不同产品之间的转换变得简单、省时;

4、应用灵活,可离线生产或接流水线生产,生产现场布局简单;

5、功能强大,具有故障报警功能、生产计数功能、参数设置保护功能、方便生产管理;

6、透明的安全门设计,使加工过程一目了然,有急停预防加工时的意外,提供一个安全检查的操作环境;

工作原理:

*核心工作原理:传感器检测到产品经过,传回信号到贴标控制系统,信号经过系统处理后,在适当时刻送出标签贴附在产品设定位置上,一张标签的贴附动作完成。

*操作过程:放产品(可接流水线)—>产品输送(自动实现)—>产品纠正(自动实现)—>产品检测(自动实现)—>贴标(自动实现)—>收集已贴标产品。

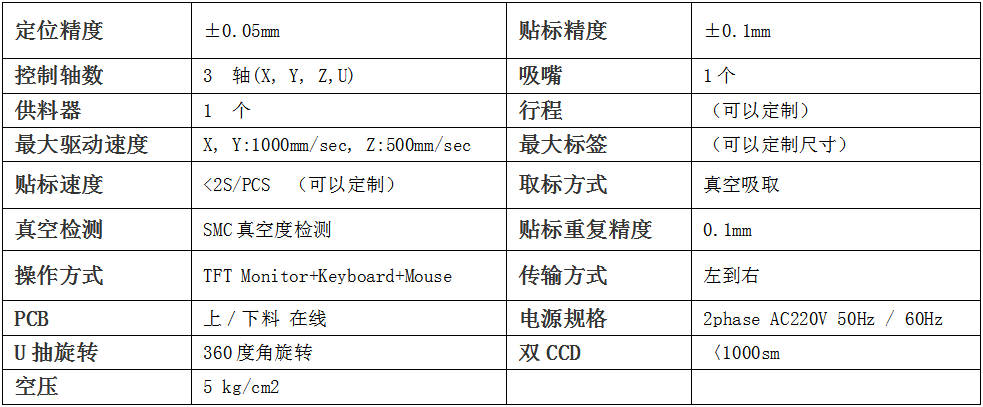

技术参数:
